Серводвигатель и его мозги: что делать, если вышел из строя энкодер

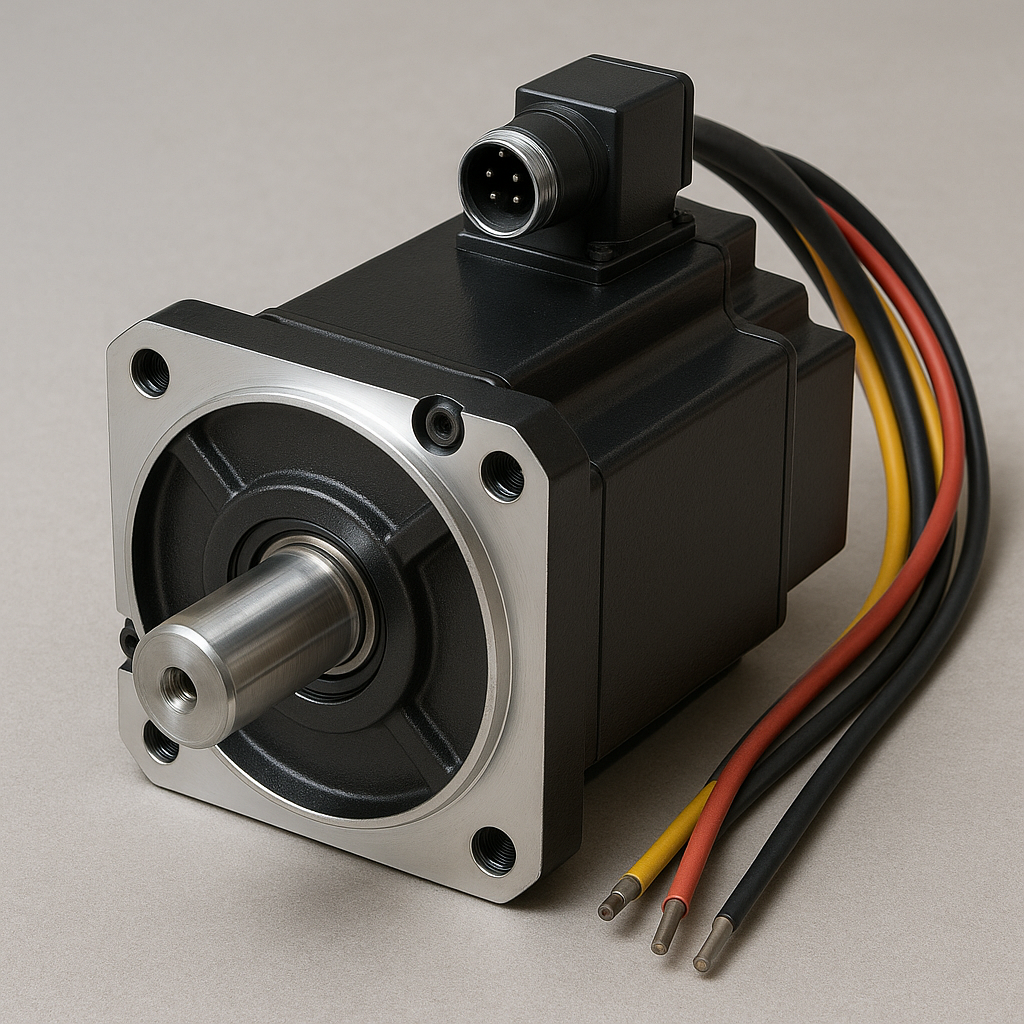

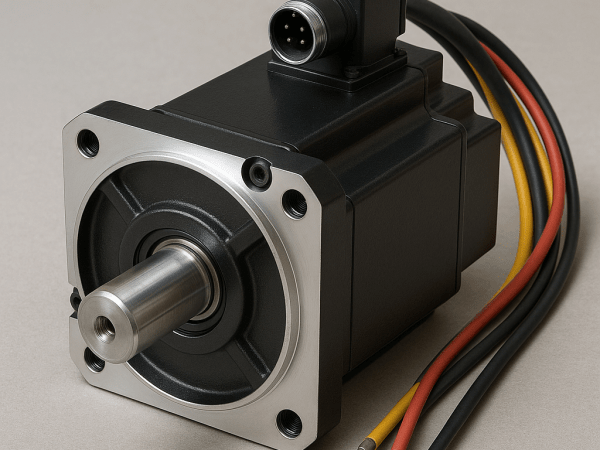

Серводвигатель — это не просто мотор. Это система с обратной связью, и в её центре находится энкодер. Он сообщает контроллеру, как быстро, с какой точностью и в каком направлении вращается вал. По сути, энкодер — это глаза, уши и интуиция двигателя одновременно.

Когда энкодер выходит из строя, мотор перестаёт понимать, что он делает. Он может начать дёргаться, крутиться в обратную сторону, тормозить в неподходящий момент — или вовсе не запускаться. Это похоже на вождение с завязанными глазами.

Понимание того, как работает энкодер и какие бывают поломки, — ключ к правильному ремонту.

Как понять, что проблема именно в энкодере

Симптомы неисправности энкодера могут быть весьма разнообразны. Они зависят от типа серводвигателя, модели привода, контроллера и даже условий эксплуатации.

Типичные признаки:

• Серводвигатель запускается, но тут же останавливается

• Возникают ошибки позиционирования или синхронизации

• Двигатель дёргается, работает рывками

• Невозможно пройти калибровку оси

• Появляются ошибки на панели управления (например, "Encoder fault", "No feedback", "Position error")

• Полная остановка с ошибкой по замыканию обратной связи

• Вращение двигателя без реакции на команды

Если сам двигатель в порядке (обмотки, подшипники, питание), а поведение остаётся аномальным — скорее всего, проблема в энкодере.

Что внутри энкодера и почему он выходит из строя

Энкодер — довольно хрупкое и точное устройство. Внутри него может быть:

• Оптическая система (с диском, светодиодом и фотоприёмником)

• Магнитный сенсор

• Контактные дорожки (в резольверах)

• Микросхемы, обрабатывающие сигнал

• Интерфейс связи с контроллером

Он может быть:

• Абсолютным — передаёт точное положение

• Инкрементальным — отслеживает движение относительно начальной позиции

Причины выхода из строя:

• Механическое повреждение при ударе

• Попадание пыли или масла внутрь корпуса

• Перегрев

• Нарушение питания или скачки напряжения

• Вибрации и осевая нагрузка

• Перелом или обрыв сигнального кабеля

• Нарушение калибровки или сбой настроек

Энкодер работает в условиях высокой точности — и малейшее смещение или загрязнение может привести к его некорректной работе.

Проверка энкодера: что можно сделать без лаборатории

Перед тем как вскрывать или заменять энкодер, стоит провести базовую диагностику.

Шаг 1: Проверка кабеля

Иногда дело вовсе не в самом энкодере. Повреждение сигнального кабеля, особенно при частом изгибе или в условиях вибрации, может рвать цепь.

• Осмотрите провод на перегибы, трещины, излом

• Используйте мультиметр в режиме прозвонки для проверки целостности

• Убедитесь, что разъёмы сидят плотно, без люфта

Шаг 2: Осмотр разъёмов и контактов

Окисление, загрязнение или слабый контакт на разъёме может «убить» обратную связь.

• Прочистите разъёмы мягкой щёткой и спиртом

• Убедитесь, что нет выломанных пинов

• Попробуйте подключить другой кабель — для исключения внешних факторов

Шаг 3: Сравнение с эталоном

Если есть аналогичный рабочий двигатель, можно временно подключить его энкодер. Если система заработает — дело в энкодере, а не в контроллере или приводе.

Шаг 4: Использование осциллографа (если есть)

На выходе инкрементального энкодера (обычно A и B линии) можно увидеть квадратные импульсы. Если сигнал искажается, рвётся или отсутствует — энкодер неисправен.

Ремонт или замена: что делать дальше

Если диагностика показала, что энкодер действительно не работает, возможны два пути: ремонт или замена.

Ремонт энкодера возможен, если:

• Повреждён кабель или разъём

• Отпаялся контакт или вышла из строя микросхема

• Загрязнился оптический канал

• Нарушена юстировка (установочное положение)

Мастера могут:

• Перепаять или заменить элементы на плате

• Очистить внутренности

• Провести юстировку с помощью калибровочного ПО

• Восстановить дорожки

• Переместить энкодер в нужное положение и зафиксировать

Замена требуется, если:

• Повреждён диск энкодера (у оптического)

• Сломан датчик или сенсор

• Утеряны заводские параметры (в случае некоторых абсолютных моделей)

• Не удаётся восстановить интерфейс связи (например, с EnDat или SSI)

• Произошёл полный обрыв цепей внутри

В некоторых случаях можно установить совместимый энкодер, даже если оригинальный уже не выпускается. Это требует согласования с приводом и может потребовать перепрошивки или перенастройки контроллера.

Как проходит процесс замены энкодера

1. Подбирается энкодер по параметрам (тип, интерфейс, диаметр вала, количество импульсов/оборот)

2. Монтируется на вал с точным позиционированием

3. Настраивается положение «ноль» (или считывается, если абсолютный)

4. Подключается к приводу, проводятся базовые тесты

5. Проводится калибровка и запуск двигателя под контролем

6. Тестируется работа на станке или стенде

Важно помнить, что даже механическое смещение энкодера на доли миллиметра может изменить точность или направление вращения. Именно поэтому эта процедура требует внимания и профессионализма.

Как продлить срок службы энкодера

Чтобы не возвращаться к этой проблеме снова через пару месяцев, стоит соблюдать несколько простых правил эксплуатации:

• Избегайте ударов и вибрации

• Используйте гибкие кабели, рассчитанные на многократное изгибание

• Раз в полгода проверяйте затяжку крепежей и состояние разъёмов

• Не допускайте перегрева двигателя — это влияет и на энкодер

• При наличии вентиляции — следите за чистотой и отсутствием конденсата

• Не тяните за кабель при отключении

• Не эксплуатируйте в агрессивной среде без герметичной защиты

Некоторые промышленные энкодеры рассчитаны на 10 лет службы и более — при корректной эксплуатации.

Абсолютный или инкрементальный: в чём разница при ремонте

Если двигатель оснащён абсолютным энкодером, после замены потребуется:

• Считать или записать заводскую позицию

• Согласовать протокол связи (SSI, EnDat, BiSS)

• Настроить положение «нулевой точки» в системе управления

Для инкрементального энкодера таких процедур нет, но важно обеспечить правильное направление импульсов (A, B, Z).

Важно: не перепутать каналы и не нарушить фазировку — это приведёт к неправильной работе системы.

Когда энкодер — это не только энкодер

В некоторых серводвигателях энкодер совмещён с:

• Температурным датчиком

• Тормозной системой

• Сигнальной платой управления

В этом случае ремонт или замена энкодера означает работу сразу с несколькими функциями, и важно не потерять ни одну. Ошибки в таких схемах могут повлиять на безопасность станка или всего производственного процесса.

Что даёт профессиональная замена или ремонт

Если вы обратились в специализированный сервис, вы получаете:

• Диагностику с использованием осциллографа и ПО

• Подбор совместимого энкодера (в случае недоступности оригинала)

• Точные крепления, калибровку и фиксацию положения

• Проверку работы обратной связи под нагрузкой

• Документацию и гарантию

Некоторые сервисы также предлагают модернизацию: установка более точного энкодера, защита от перегрева, переход на современный интерфейс.

Энкодер — один из важнейших элементов серводвигателя. Без него двигатель теряет точность, стабильность и вообще весь смысл своей «сервомоторности». Но, к счастью, в большинстве случаев его можно восстановить или заменить — без покупки нового мотора.

Главное — не игнорировать симптомы, правильно диагностировать проблему и не экономить на замене. И тогда ваш двигатель снова будет вращаться точно, быстро и безопасно — как и должен.
